Transformátory RJV 4-6,3 RJN 608-612 medic.

Transformátory RJV 4-6,3 RJN 608-612 medic.

RJV 4 - 6,3 Oddělovací ochranný transformátor med,
RJN 608-612 Oddělovací ochranný transformátor med
pro napájení v místnostech pro léčebné účely
Dle normy ČSN EN 61558-2-15
Třída ochrany I
Krytí IP 00
Třída izolace B
Oteplení 40 °C
Frekvence 50 Hz
Napětí nakrátko Uk < 3%
Proud naprázdno I0 < 3%
Zkratová odolnost neodolné
Vstupní napětí 230 V - 500 V
Výstupní napětí 230/115 V

Transformátor má pracovní stínění mezi vstupním a výstupním vinutím. Stínění je vyvedené na samostatnou svorku.

Výstupní vinutí má vyvedený střed na samostatnou svorku pro připojení monitorovacího zařízení.

Transformátor je opatřen vestavnou tepelnou ochranou na obou cívkách vyvedenou na samostatné svorky.

Typ Výkon [VA] Rozměry [mm] Hmotnost [kg]
A B C ø D E F
RJV 4 3 150 240 153 380 10 144 125 35
RJV 5 4 000 240 168 380 10 144 140 40
RJV 6,3 5 000 240 183 380 10 144 155 51
RJN 608 6 300 250 275 400 11 140 155 65
RJN 608 8 000 250 275 400 11 140 155 65
RJN 612 10 000 290 291 420 11 160 175 92

Schéma zapojení vinutí

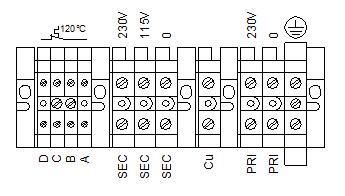

Zapojení a označení svorkovnice

Transformátor je možné osadit do oceloplechového krytu v krytí IP23 nebo vyšším dle požadavku zákazníka.

Typ krytu
Typ transformátoru
Výkon
[VA]
Rozměry [mm]
Hmotnost krytu [kg]
E H J K N ø D
K-25 RJV 4 3 150 144 462 276 324 316 10 14,0
K-26 RJV 5 4 000 144 462 292 324 332 10 14,6
K-27 RJV 6,3 5 000 144 462 306 324 346 10 15,1
K-16 RJN 608 6 300 140 477 440 354 480 11 21,1
K-16 RJN 608 8 000 140 477 440 354 480 11 21,1
K-17 RJN 612 10 000 160 497 454 394 494 11 23,4

Značení transformátorů

Poptávka - klikněte ZDE nebo kontaktujte Odbyt transformátorů

Příklad objednání:

Transformátor RJV5, 4000VA, 230///230V pro napájení v místnostech pro léčebné účely
